Set Tester für Beleuchtung von Anhänger mit 2 Adaptern

Beschreibung / Lieferumfang:

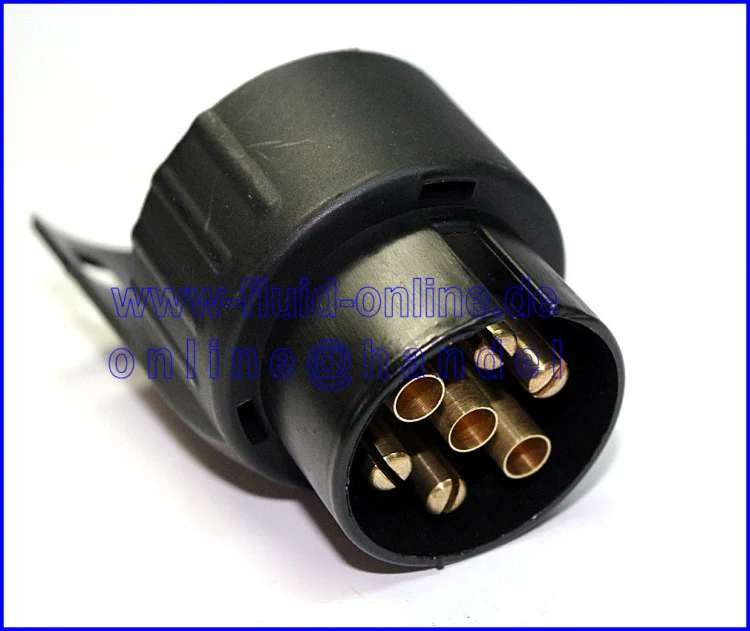

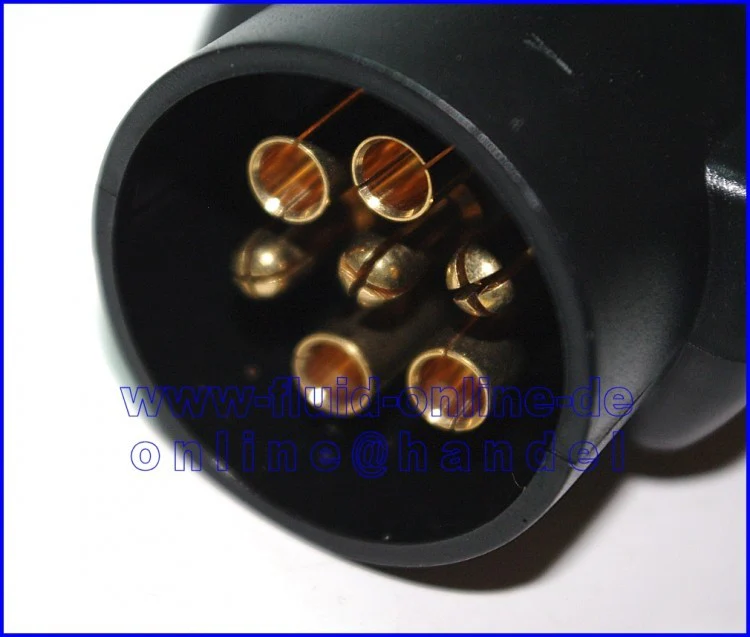

• Set Tester für Beleuchtung + Adapter 7 auf 13 polig + Adapter  13 auf 7 polig
• eignet sich als Beleuchtungs- und Kabeltester für Anhänger, Wohnwagen  und Zugfahrzeuge mit 12 Volt Anlage

Beschreibung:

• mit diesem Tester kann man schnelle und einfach die korrekte Funktion der Beleuchtungsanlage von Anhänger und Zugmaschine testen.
• es können getestet werden:
• Funktion der Fahrzeugsteckdose
• Funktion des Anhängersteckers
• robuste Bauweise

Prüfung der Fahrzeugsteckdose

• Tester in die Fahrzeugsteckdose einstecken (ggf. beiliegenden Adapter verwenden)
• Zündung einschalten und alle Funktionen mit einer 2. Person testen.
• Bei ordnungsgemäßer Belegung der Steckdose leuchte die zugehörige Anzeige (beim Blinken blinkt die Anzeige mit)

Prüfung Anhängersteckdose:

• Batterie einlegen (9Volt - nicht im Lieferumfang enthalten)
• Testgerät in den Stecker des Anhängers einstecken (ggf. beiliegenden Adapter verwenden)
• seitlichen Testknopf drücken
• ist der Anhänger mit allen Funktionen wie Blinken, Rück- und Bremslicht, Nebelschlußleuchte ausgerüstet, müssen während des Drückens des Testknopfes alle 6 Leuchten am Tester aufleuchten.
• Bitte beachten: Nicht alle Anhänger sind mit einer Nebelschlußleuchte ausgerüstet - dann leuchtet die betreffende Anzeige nicht

getestet werden können

• Blinker links
• Masse
• Nebelschlußleuchte (oder 12V Dauerplusspannung - nicht bei Verwendung des Adapters 13 auf 7 polig möglich)
• Blinker rechts
• Schlussleuchte rechts
• Bremsleuchte
• Schlussleuchte links

technische Angaben:

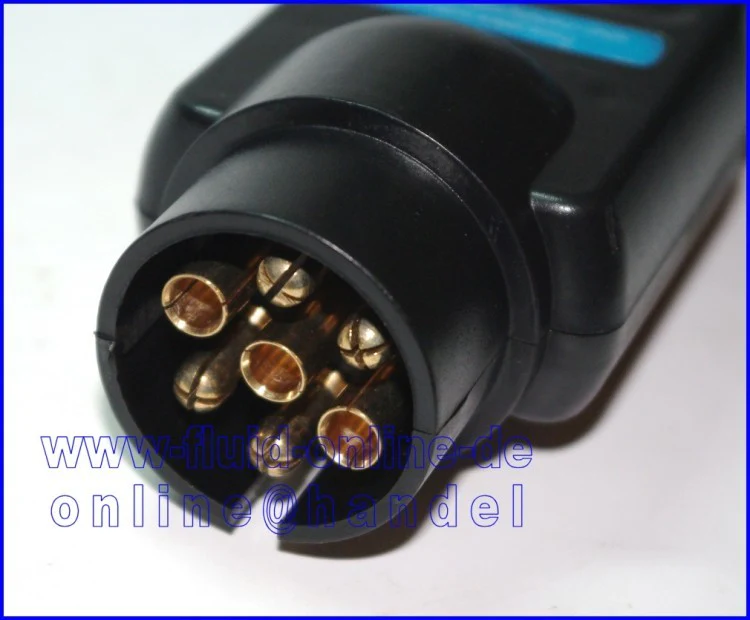

• geeignet für 7 polige Stecker (mit den beiliegenden Adaptern sind vielfältige Kombinationen auch auf andere Stecker möglich)
• Material: schlagfester Kunststoff
• für 12 Volt Anlagen geeignet

Abmaß des Testers ohne Adapter:

• Gesamtlänge: 180mm x Breite 50mm
