PROXXON 20200 Universal-Frässpindel UF/E mit digitaler Anzeige

Proxxon-Nummer 20 200

Anwendungsbereich:

• Universalfräsmotor mit einem hohen Drehmoment auch im unteren Drehzahlbereich
• Spannungsversorgung mit 230 Volt Direkteinspeisung - es ist kein zusätzliches Steuergerät erforderlich
• stufenlose Drehzahlvorwahl von 10.000 - 30.000/min
• zweistellige digitale Drehzahlanzeige
• die hochwertige Regelung des brushless-Motors durch Rotorlage und Drehzahlsensoren garantiert hohes Drehmoment, auch im unteren Drehzahlbereich
• die Gehäusebasis ist aus Alu-Druckguss hergestellt
• 3-fach-kugelgelagerte Welle für hohe Präzision, Steifigkeit und Laufruhe
• inkl. 3 ER Spannzangen mit Durchmesser Ø2,5mm - Ø3,2mm (1/8") - Ø6mm
• 2 Halsdurchmesser:
  • Ø20mm MICROMOT-Systempassung
  • Ø43mm Spindelhals (EURO-Norm)

Detailbeschreibung

• mit digitale Drehzahlanzeige ( 2 stellig)
• manuelle Drehzahlvorwahl durch Stellknopf
• wartungsfreier, bürstenloser DC-Motor für 10.000 - 30.000/min
• Gehäusebasis aus Alu-Druckguss: Für präzise Kugellagerpassungen
• Ø43mm Passung (EURO-Norm)
• Ø20mm MICROMOT-Systempassung

Technische Daten:

• Spannungsversorgung: 230 Volt / 50/60Hz
• Anschlußleistung: 250 Watt
• Spindeldrehzahl 10.000 - 30.000/min, stufenlos regelbar
• Rundlaufgenauigkeit: 5/100 / 0,05mm
• Gewicht 1.380gr (Frässpindel mit Kabel)
• inkl. 3 ER 11 Spannzangen nach DIN/ISO Ø2,5mm - Ø3,2mm (1/8") - Ø6mm

Hinweis zu den Bildern:

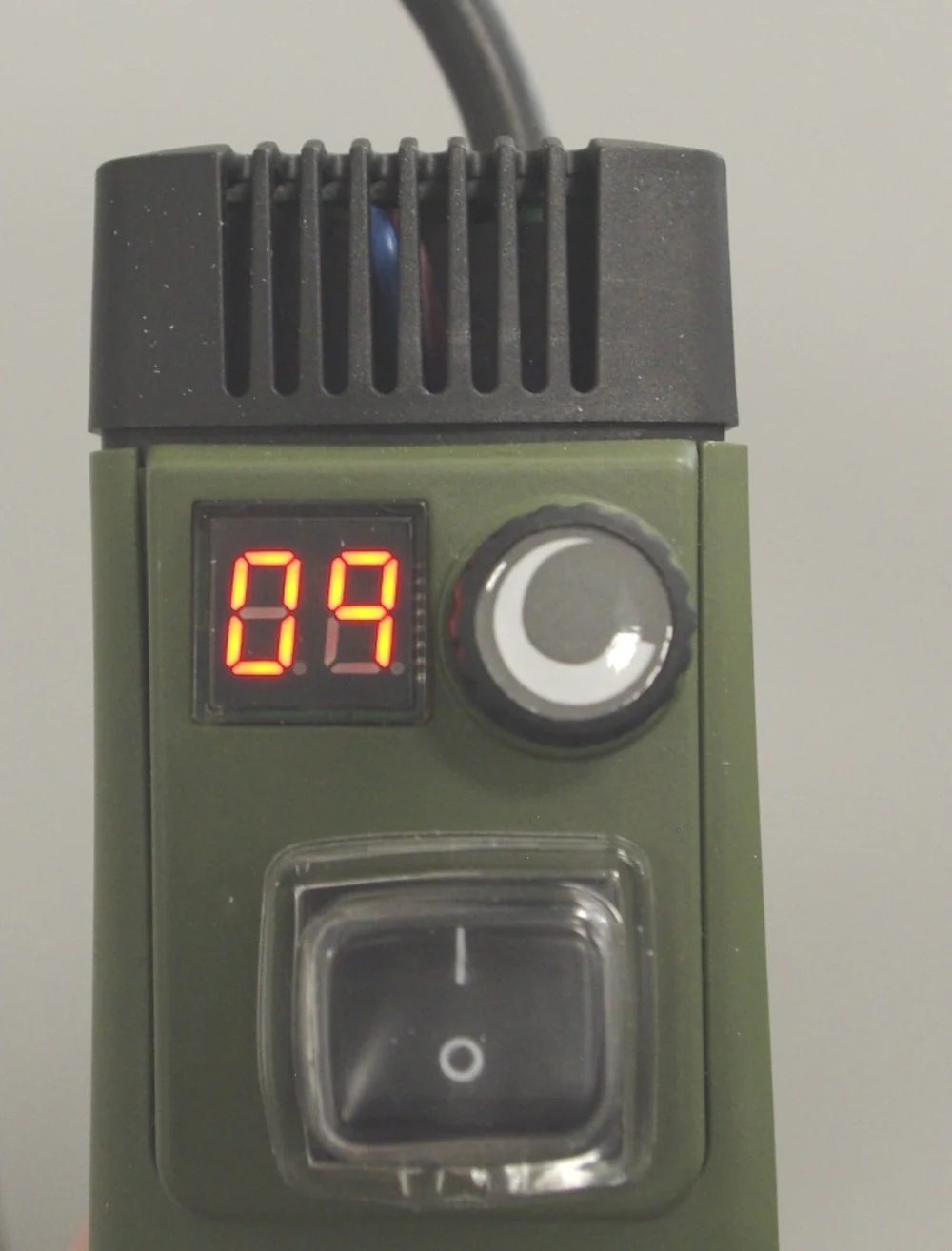

• Bild 1 - 4: Universalfrässpindel UF/E - Darstellung wie geliefert wird
• Bild 5: Abmasse
• Bild 6: Abmasse
• Bild 8: Einsatzbeispiel Universalfrässpindel UF/E in einer CNC-Portalfräsen (nicht im Lieferumfang enthalten)
• Bild 9: Einsatzbeispiel Universalfrässpindel UF/E eingespannt in PROXXON 20000 Bohr- und Fräsbank BFB 2000 in Kombination mit PROXXON 20150 Kreuztisch KT150 (nicht im Lieferumfang enthalten)
• Bild 10: Einsatzbeispiel Universalfrässpindel UF/E eingespannt in PROXXON 28600 Bohrständer MB 200 in Kombination mit PROXXON 27100 Koordinatentisch KT70 (nicht im Lieferumfang enthalten)
